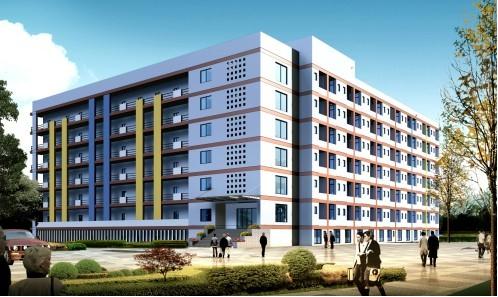

背景资料：  烟台某中学，共有师生2500人，住校学生512人，学生宿舍64个房间，每间住8名学生。
1. 要求24小时提供宿舍用热水。
2. 提供学校食堂10个洗涤盆用水。
使用能源：天然气（2000Pa）

计算如下：
1. 学生宿舍用水计算：
根据《建筑给水排水设计规范》（GB50015-2003），全日供应热水的宿舍，集中热水供应系统设计小时耗热量应按下式计算：

      =3.4×64×8×90×4.187×（60－5）×1÷24
      =1503300 kJ/h
      =416 KW
式中：  Qh ---- 设计小时耗热量（kJ/h）；
m ----- 用水计算单位数（人数或床位数）；
qr ----- 热水用水定额（L/人·d或L/床·d），按本规范表5.1.1，宿舍最高日用水定额为70~100L，这里取90L；
C ----- 水的比热，C=4.187（kJ/kg·℃）；
tr ----- 热水温度，  tr = 60（℃）；
t1 ----- 冷水温度，按本规范表5.1.4选用，无锡冷水温度查表取5℃；
ρr ---- 热水密度（kg / L），40℃~60℃的热水密度都接近1，这里取1；
T ---- 每日使用时间（h），按本规范5.1.1采用，这里24小时；
Kh ----小时变化系数，可按表5.3.1采用，取3.4 。

2. 厨房洗涤盆用水计算：
根据《建筑给水排水设计规范》（GB50015-2003），选取厨房洗涤盆的每小时用水量为250L/h，用水温度为50℃，则每小时需要的热量为：

        =1×250×10×（50－5）
        =112500 Kcal （131 KW）
式中   Ql——洗涤盆的小时所需的热负荷（Kcal）
C——水的比热取1kcal/（℃.kg）
m——淋浴器的小时用水量（L），查表洗涤盆取250L/h；
n——洗涤盆的个数，这里有10个；
Tr——厨房洗涤盆的洗浴用水温度（℃），这里取50℃；
Tl——冷水温度（℃），按当地自来水温度取5℃；
根据以上计算，考虑到宿舍高峰用水与厨房的用水高峰时间不重叠，故每小时所需热量取最大值宿舍小时负荷为：416 KW。
项目选型：
参考Rheem/瑞美公司商用产品样本，选用1台WH1826直流式燃气热水炉配一个12吨的热水储水箱。
WH1826参数：
额定输入功率：438.7KW
热效率：≥91%
外形尺寸（长×宽×高）：2270mm×826mm×2162mm
12吨水箱（60℃），可以存储的热负荷为：
12000×（60-5）= 660000Kcal（即767KW）
水箱加热时间为：767 ÷ 438.7=1.75小时
水箱在宿舍高峰用水前2个小时加热好，在洗浴过程中，热水炉还可以提供热负荷。

项目说明：
由于是学生宿舍，学生作息时间比较统一，需考虑集中高峰洗浴的情况，故配一个水箱，满足高峰用水瞬间的大量热水需求。在高峰用水前加热好热水箱，在使用过程中，热水炉还能持续不断的提供热负荷，满足用水要求。
